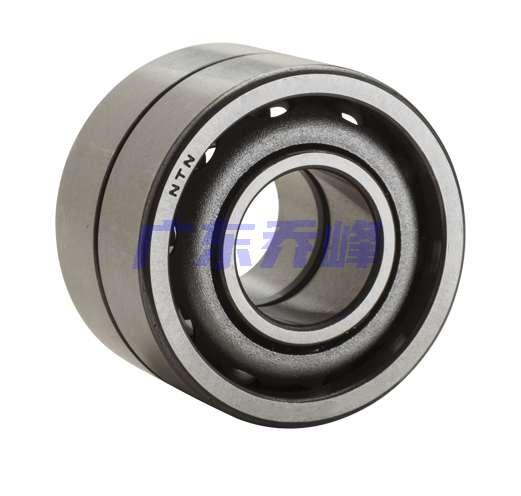

NTN 7205HTDT/GM軸承代號說明
7
2
0
5
H
T
D
T
/
G
M
7：角接觸球軸承，默認接觸角：30o
2：尺寸系列：02系列
05：內徑：25 mm
HT：特殊的內部設計，可承受大軸向載荷
DT：串聯配對， / /
/GM：中等預緊
7：
角接觸球軸承，默認接觸角：30o
2：
尺寸系列：02系列
05：
內徑：25 mm
HT：
特殊的內部設計，可承受大軸向載荷
DT：
串聯配對， / /
/GM：
中等預緊
NTN 7205HTDT/GM軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 19000轉/分鐘 |
| 極限轉速-脂潤滑 | 14000轉/分鐘 |
| 結構 | 雙列 |
| 預緊力 | 中型 |
| 基本額定靜載荷 | 6450 lbf 28800 N 28.80 kN |
| 基本額定動載荷 | 4550 lbf 20200 N 20.20 kN |
| 預緊力 Medium preload（GM） | 490 N |
| Spring Constant | 188 N |
| Starting Torqe | 26.00 N |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7205HTDT/GM軸承尺寸規格
| 雙聯角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.0472 in 52.000 mm |
| B | 0.5906 in 15.000 mm |
| 2B | 1.1811 in 30.000 mm |
| d1 | 1.3780 in 35.000 mm |
| D1 | 1.6929 in 43.000 mm |
| D2 | 1.8583 in 47.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| da min | 1.2008 in 30.500 mm |
| Da max | 1.8307 in 46.500 mm |
| Db max | 1.8701 in 47.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN 7205HTDT/GM軸承尺寸圖
