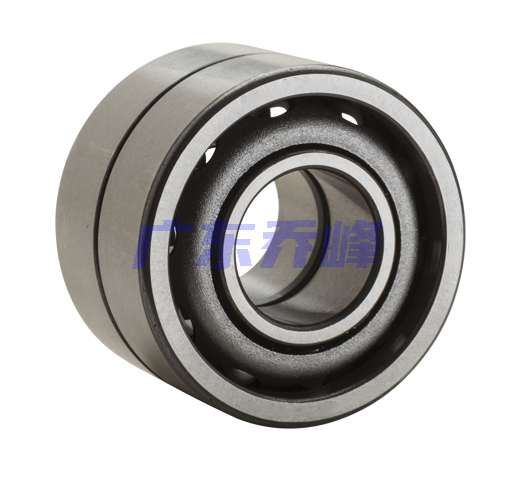

NTN-SNR 7014HVDUJ94軸承代號說明
7
0
1
4
H
V
D
U
J
9
4
7：角接觸球軸承
0：尺寸系列：10系列
14：內徑：70 mm
H：接觸角 25o
V：高精度
DU：通用配對
J9：重壓預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
0：
尺寸系列：10系列
14：
內徑：70 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J9：
重壓預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7014HVDUJ94軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 重型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7014HVDUJ94軸承尺寸規格
| 雙聯角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| 2B | 1.5748 in 40.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| d2 | 3.2087 in 81.500 mm |
| D1 | 3.8780 in 98.500 mm |
| D4 | 4.0551 in 103.000 mm |
| D5 | 3.3780 in 85.800 mm |
| E | 0.0984 in 2.500 mm |

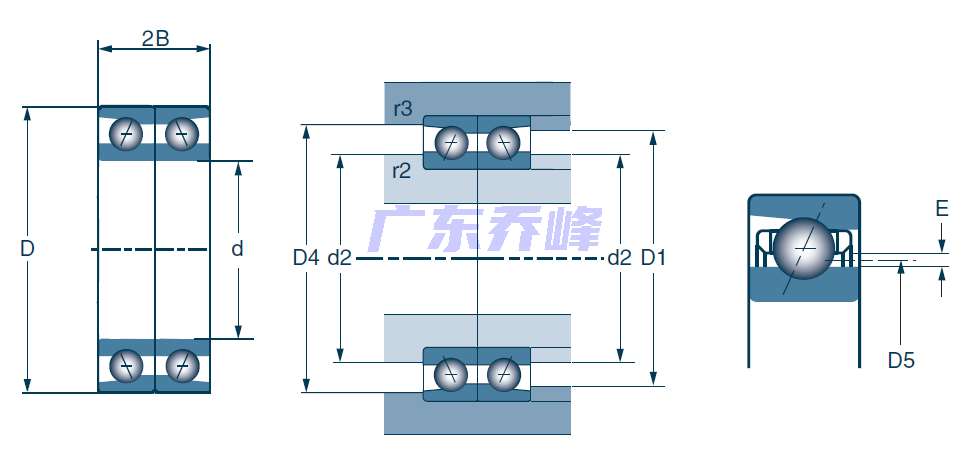

NTN-SNR 7014HVDUJ94軸承尺寸圖
