NTN 6916ZNR軸承代號說明
6
9
1
6
Z
N
R
6：深溝球軸承
9：尺寸系列：09系列
16：內徑：80 mm
Z：單面帶防塵蓋
NR：帶止動環和止動槽
6：
深溝球軸承
9：
尺寸系列：09系列
16：
內徑：80 mm
Z：
單面帶防塵蓋
NR：
帶止動環和止動槽
NTN 6916ZNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 6700轉/分鐘 |
| 極限轉速-脂潤滑 | 5700轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 16.6 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 5400 lbf 24000 N 24.00 kN |
| 基本額定動載荷 | 6200 lbf 27600 N 27.60 kN |
| 附件 | 單面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6916ZNR軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋帶止動環 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.6299 in 16.000 mm |
| D1 | 4.2362 in 107.600 mm |
| D2 | 4.5551 in 115.700 mm |
| a | 0.0984 in 2.500 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.3465 in 85.000 mm |
| da max | 3.4646 in 88.000 mm |
| Da max | 4.1339 in 105.000 mm |
| ras max | 0.0394 in 1.000 mm |

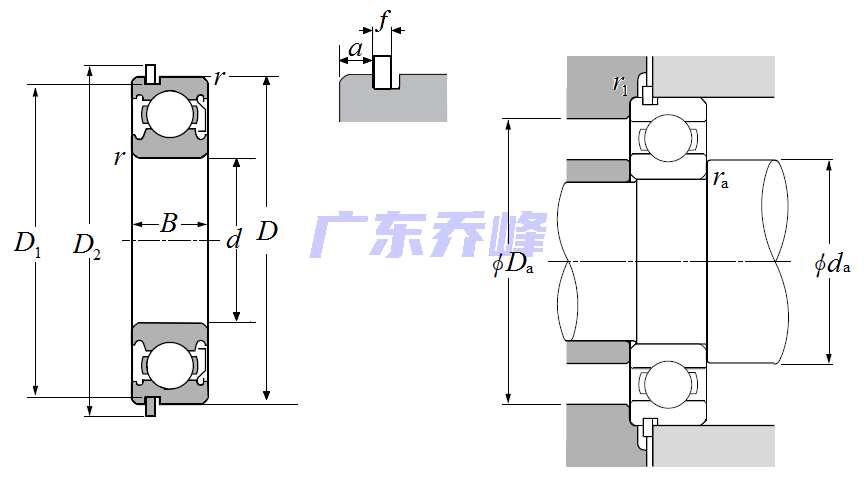

NTN 6916ZNR軸承尺寸圖
