NTN 6906NRC3軸承代號說明
6
9
0
6
N
R
C
3
6：深溝球軸承
9：尺寸系列：09系列
06：內徑：30 mm
NR：帶止動環和止動槽
C3：C3游隙
6：
深溝球軸承
9：
尺寸系列：09系列
06：
內徑：30 mm
NR：
帶止動環和止動槽
C3：
C3游隙
NTN 6906NRC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 17000轉/分鐘 |
| 極限轉速-脂潤滑 | 14000轉/分鐘 |
| 樣式 | 徑向滾珠軸承 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 15.8 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1120 lbf 5000 N 5.00 kN |
| 基本額定動載荷 | 1790 lbf 8000 N 8.00 kN |
| 附件 | 開式 |
| 重量 | 0.110 lb 0.050 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6906NRC3軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.3543 in 9.000 mm |
| D1 | 1.7992 in 45.700 mm |
| D2 | 1.9606 in 49.800 mm |
| a | 0.0669 in 1.700 mm |
| f | 0.0335 in 0.850 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 1.2598 in 32.000 mm |
| da max | 1.3386 in 34.000 mm |
| Da max | 1.7717 in 45.000 mm |
| ras max | 0.0118 in 0.300 mm |

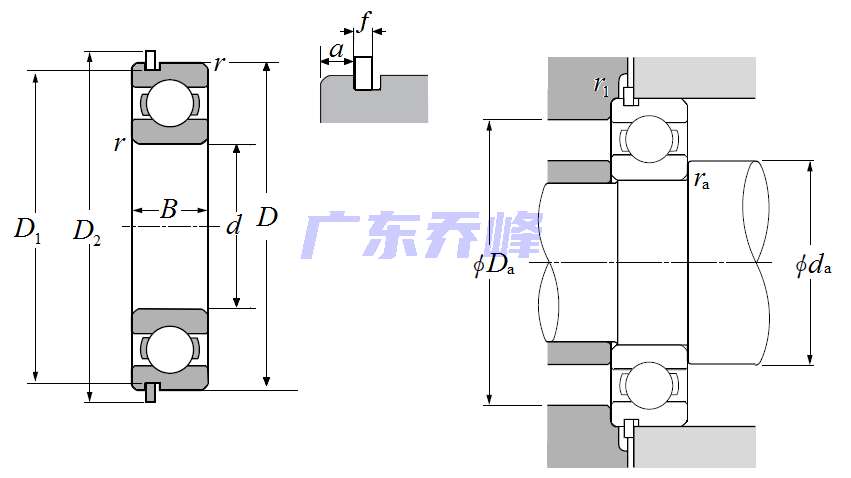

NTN 6906NRC3軸承尺寸圖
