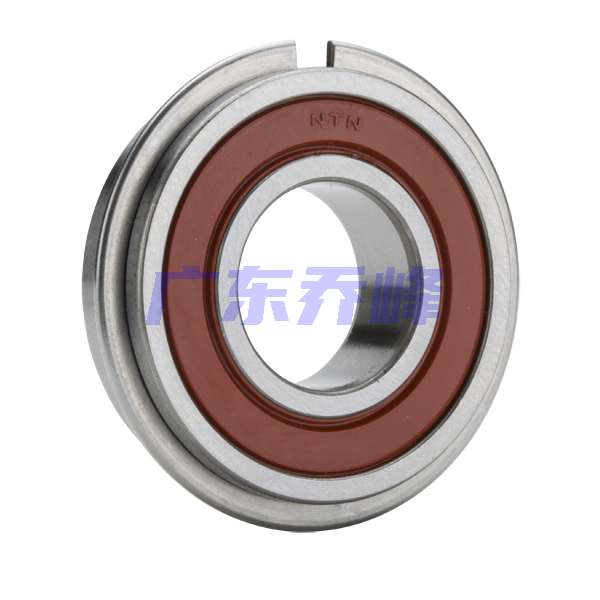

NTN 6817LLUNR軸承代號說明
6
8
1
7
L
L
U
N
R
6：深溝球軸承
8：尺寸系列：08系列
17：內徑：85 mm
LLU：雙面接觸式密封
NR：帶止動環和止動槽
6：
深溝球軸承
8：
尺寸系列：08系列
17：
內徑：85 mm
LLU：
雙面接觸式密封
NR：
帶止動環和止動槽
NTN 6817LLUNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3100轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 16.2 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4250 lbf 19000 N 19.00 kN |
| 基本額定動載荷 | 4650 lbf 20700 N 20.70 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6817LLUNR軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 4.2362 in 107.600 mm |
| D2 | 4.5551 in 115.700 mm |
| a | 0.0827 in 2.100 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.5433 in 90.000 mm |
| da max | 3.5827 in 91.000 mm |
| Da max | 4.1339 in 105.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 6817LLUNR軸承尺寸圖
