NTN 6216LUNR軸承代號說明
6
2
1
6
L
U
N
R
6：深溝球軸承
2：尺寸系列：02系列
16：內徑：80 mm
LU：單面接觸式密封
NR：帶止動環和止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
16：
內徑：80 mm
LU：
單面接觸式密封
NR：
帶止動環和止動槽
NTN 6216LUNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 14.6 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 11900 lbf 53000 N 53.00 kN |
| 基本額定動載荷 | 18090 lbf 80500 N 80.50 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6216LUNR軸承尺寸規格
| 單列深溝球軸承 - 單面密封（接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.0236 in 26.000 mm |
| D1 | 5.3240 in 135.230 mm |
| D2 | 5.8937 in 149.700 mm |
| a | 0.1929 in 4.900 mm |
| f | 0.1110 in 2.820 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.5039 in 89.000 mm |
| da max | 3.7598 in 95.500 mm |
| Da max | 5.1575 in 131.000 mm |
| ras max | 0.0787 in 2.000 mm |

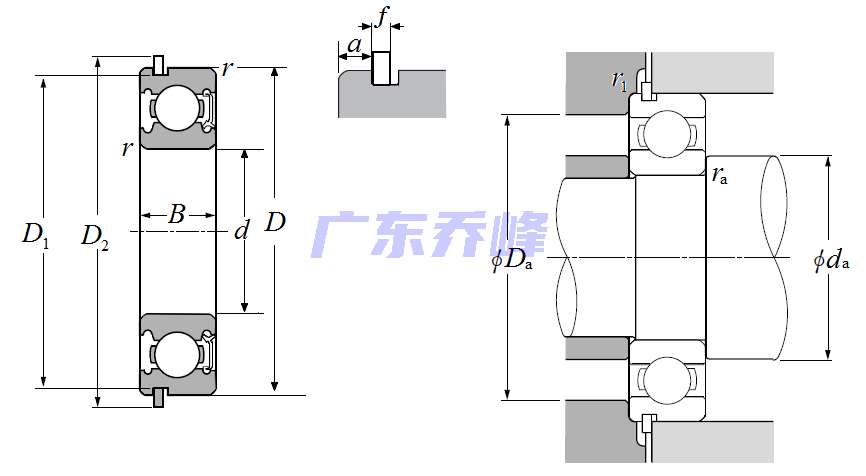

NTN 6216LUNR軸承尺寸圖
