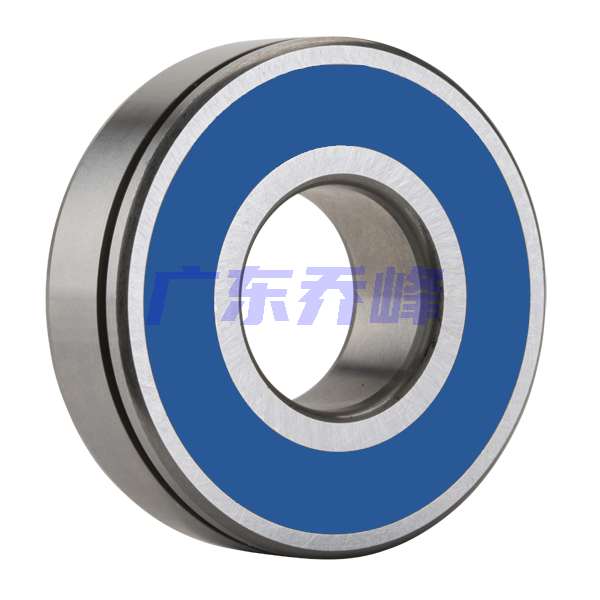

NTN 6208LLHNC3軸承代號說明
6
2
0
8
L
L
H
N
C
3
6：深溝球軸承
2：尺寸系列：02系列
08：內徑：40 mm
LLH：雙面輕接觸式橡膠密封
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
2：
尺寸系列：02系列
08：
內徑：40 mm
LLH：
雙面輕接觸式橡膠密封
N：
帶止動槽
C3：
C3游隙
NTN 6208LLHNC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 14.0 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 4000 lbf 17800 N 17.80 kN |
| 基本額定動載荷 | 7280 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6208LLHNC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（輕接觸式密封），帶止動環槽 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.7087 in 18.000 mm |
| D1 | 3.0240 in 76.810 mm |
| a | 0.1291 in 3.280 mm |
| b | 0.0748 in 1.900 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 1.8307 in 46.500 mm |
| da max | 2.0079 in 51.000 mm |
| Da max | 2.8937 in 73.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 6208LLHNC3軸承尺寸圖
