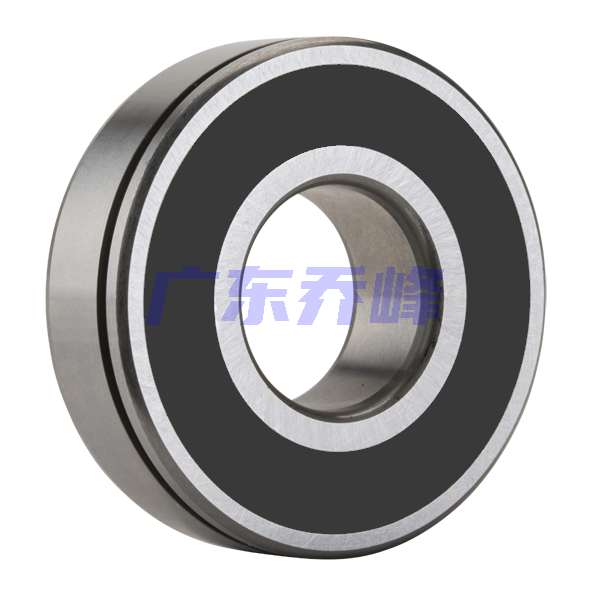

NTN 6015LBNC3軸承代號說明
6
0
1
5
L
B
N
C
3
6：深溝球軸承
0：尺寸系列：10系列
15：內徑：75 mm
LB：單面非接觸式密封
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
0：
尺寸系列：10系列
15：
內徑：75 mm
LB：
單面非接觸式密封
N：
帶止動槽
C3：
C3游隙
NTN 6015LBNC3軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 6700轉/分鐘 |
| 極限轉速-脂潤滑 | 5700轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 15.8 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 7550 lbf 33500 N 33.50 kN |
| 基本額定動載荷 | 9890 lbf 44000 N 44.00 kN |
| 附件 | 單面密封 |
| 重量 | 1.431 lb 0.649 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6015LBNC3軸承尺寸規格
| 單列深溝球軸承 - 單面密封（非接觸式橡膠密封）帶止動環槽 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 4.5276 in 115.000 mm |
| B | 0.7874 in 20.000 mm |
| D1 | 4.4020 in 111.810 mm |
| a | 0.1130 in 2.870 mm |
| b | 0.1063 in 2.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.2087 in 81.500 mm |
| da max | 3.3661 in 85.500 mm |
| Da max | 4.2717 in 108.500 mm |
| ras max | 0.0394 in 1.000 mm |

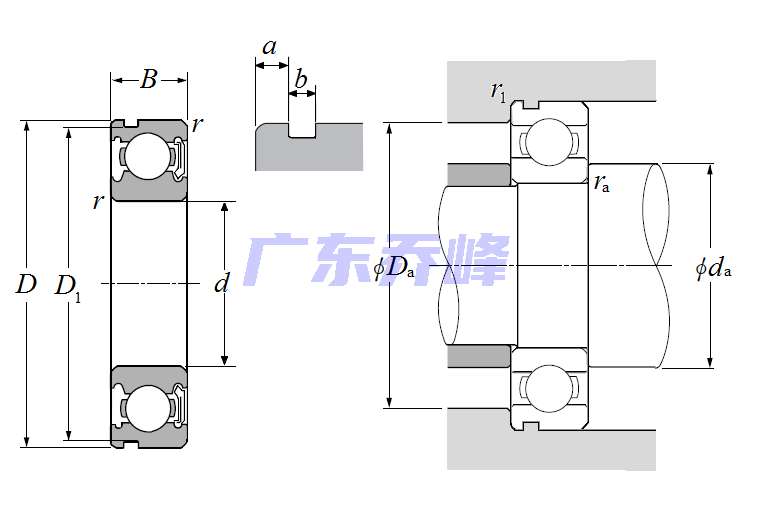

NTN 6015LBNC3軸承尺寸圖
