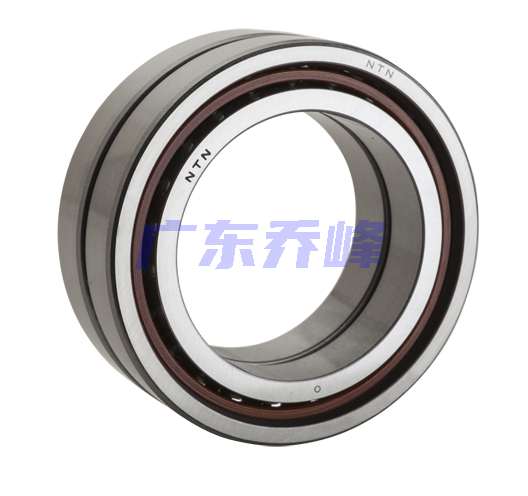

NTN 5S-BNT909DTUP軸承代號說明
5
S
-
B
N
T
9
0
9
D
T
U
P
5S-：陶瓷球軸承
BNT：超高速角接觸球軸承
9：尺寸系列：19系列
09：內徑：45 mm
DT：串聯配對， / /
UP：超高精度
5S-：
陶瓷球軸承
BNT：
超高速角接觸球軸承
9：
尺寸系列：19系列
09：
內徑：45 mm
DT：
串聯配對， / /
UP：
超高精度
NTN 5S-BNT909DTUP軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | 特殊精度 |
| 結構 | 雙列 |
| 系數 | 10.4 |
| 附件 | 開式 |
| 重量 | 0.485 lb 0.220 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-BNT909DTUP軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.4724 in 12.000 mm |
| 2B | 0.9449 in 24.000 mm |
| d1 | 2.0512 in 52.100 mm |
| d2 | 1.9331 in 49.100 mm |
| D1 | 2.3976 in 60.900 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| da min | 1.9488 in 49.500 mm |
| db min | 1.8898 in 48.000 mm |
| Da max | 2.5000 in 63.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |

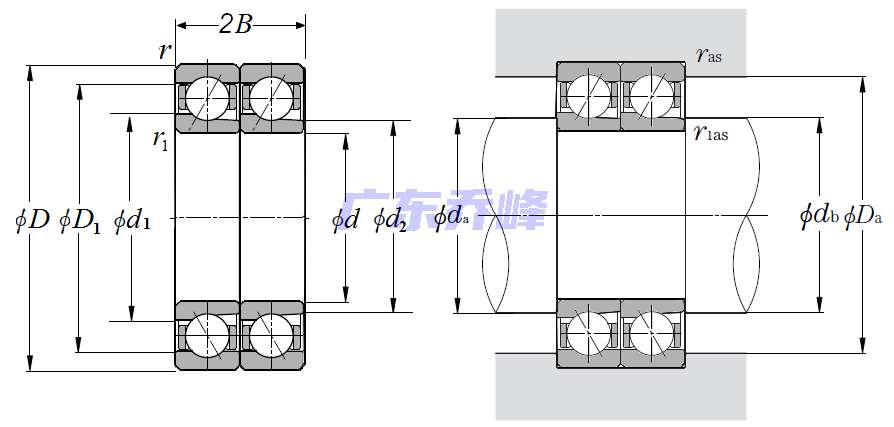

NTN 5S-BNT909DTUP軸承尺寸圖
