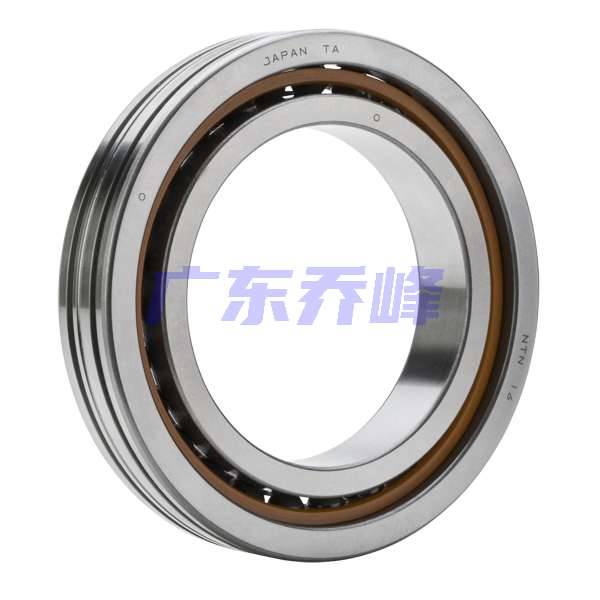

NTN 5S-2LA-HSL010軸承代號說明
5
S
-
2
L
A
-
H
S
L
0
1
0
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSL：環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
0：尺寸系列：10系列
10：內徑：50 mm
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSL：
環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
10：
內徑：50 mm
NTN 5S-2LA-HSL010軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 43300轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 1740 lbf 7750 N 7.75 kN |
| 基本額定動載荷 | 3500 lbf 15500 N 15.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSL010軸承尺寸規格
| 環保型角接觸球軸承 - HSL Ultage系列 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.6299 in 16.000 mm |
| d1 | 2.3661 in 60.100 mm |
| D2 | 2.8819 in 73.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 0.9173 in 23.300 mm |
| da min | 2.1850 in 55.500 mm |
| Db max | 2.9724 in 75.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3346 in 8.500 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |

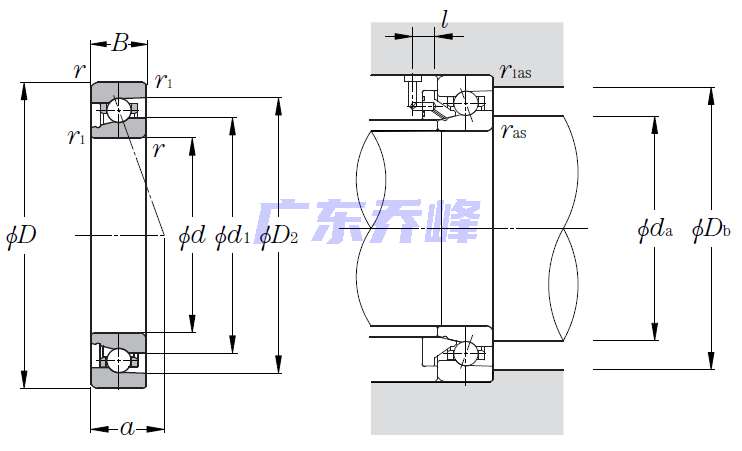

NTN 5S-2LA-HSL010軸承尺寸圖
