NTN 5306SEEG15軸承代號說明
5
3
0
6
S
E
E
G
1
5
5：雙列角接觸球軸承不帶填充槽
3：尺寸系列：03系列
06：內徑：30 mm
S：內部設計優化
EE：SNR 雙面接觸式密封
G15：玻璃纖維增強聚酰胺保持架
5：
雙列角接觸球軸承不帶填充槽
3：
尺寸系列：03系列
06：
內徑：30 mm
S：
內部設計優化
EE：
SNR 雙面接觸式密封
G15：
玻璃纖維增強聚酰胺保持架
NTN 5306SEEG15軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 6407 lbf 28500 N 28.50 kN |
| 基本額定動載荷 | 8992 lbf 40000 N 40.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5306SEEG15軸承尺寸規格
| 雙列角接觸球軸承 - 雙面密封（接觸式橡膠密封） - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 1.1890 in 30.200 mm |
| r | 0.0433 in 1.100 mm |
| 接觸角 | 25 o |
| a | 1.4252 in 36.200 mm |
| da min | 1.4370 in 36.500 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |

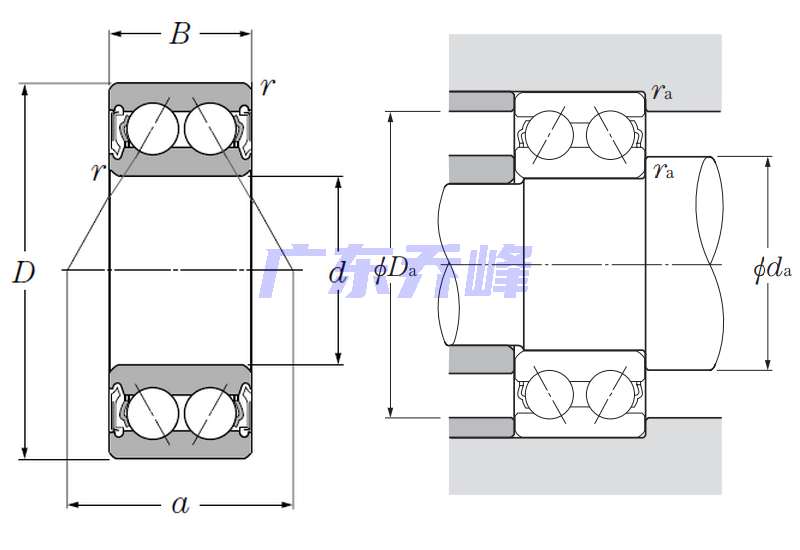

NTN 5306SEEG15軸承尺寸圖
