NTN 3201S軸承代號說明
3
2
0
1
S
3：雙列角接觸球軸承帶填充槽
2：尺寸系列：02系列
01：內徑：12 mm
S：內部設計優化
3：
雙列角接觸球軸承帶填充槽
2：
尺寸系列：02系列
01：
內徑：12 mm
S：
內部設計優化
NTN 3201S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 17000轉/分鐘 |
| 極限轉速-脂潤滑 | 13000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1510 lbf 6700 N 6.70 kN |
| 基本額定動載荷 | 1900 lbf 8450 N 8.45 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 3201S軸承尺寸規格
| 雙列角接觸球軸承 - 開式 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| D | 1.2598 in 32.000 mm |
| B | 0.6260 in 15.900 mm |
| r | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| a | 0.8071 in 20.500 mm |
| da min | 0.5709 in 14.500 mm |
| Da max | 1.0039 in 25.500 mm |
| ras max | 0.0236 in 0.600 mm |

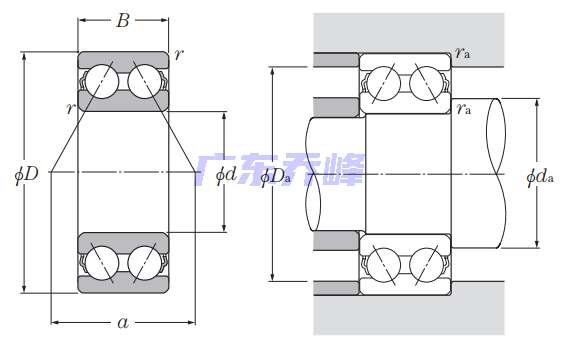

NTN 3201S軸承尺寸圖
