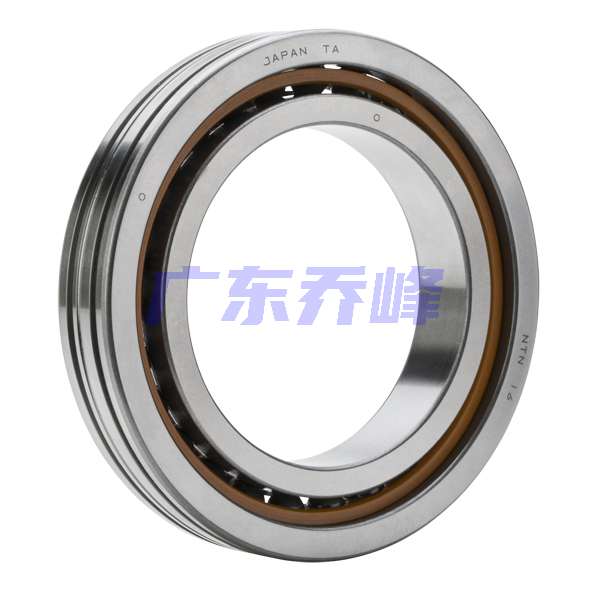

NTN 2LA-HSE930UC軸承代號說明
2
L
A
-
H
S
E
9
3
0
U
C
2LA-：改進表面處理的特殊材料
HSE：高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
9：尺寸系列：19系列
30：內徑：150 mm
U：Ultage 標準
C：接觸角 15o
2LA-：
改進表面處理的特殊材料
HSE：
高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
9：
尺寸系列：19系列
30：
內徑：150 mm
U：
Ultage 標準
C：
接觸角 15o
NTN 2LA-HSE930UC軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 11700轉/分鐘 |
| 極限轉速-脂潤滑 | 7400轉/分鐘 |
| 結構 | 單列 |
| 系數 | 10.9 |
| 基本額定靜載荷 | 17900 lbf 79500 N 79.50 kN |
| 基本額定動載荷 | 17300 lbf 77000 N 77.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2LA-HSE930UC軸承尺寸規格
| 單列高速角接觸球軸承 - HSE Ultage系列 - 尺寸 | |
| d | 5.9055 in 150.000 mm |
| D | 8.2677 in 210.000 mm |
| B | 1.1024 in 28.000 mm |
| d1 | 6.7126 in 170.500 mm |
| d2 | 6.5866 in 167.300 mm |
| D1 | 7.4606 in 189.500 mm |
| D2 | 7.7323 in 196.400 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 15 o |
| a | 1.5079 in 38.300 mm |
| da min | 6.2992 in 160.000 mm |
| db min | 6.1220 in 155.500 mm |
| Da max | 7.8740 in 200.000 mm |
| Db max | 8.0512 in 204.500 mm |
| ras max | 0.0787 in 2.000 mm |
| r1as max | 0.0394 in 1.000 mm |
| 雙列寬度 | 2.2047 in 56.000 mm |
| 三列寬度 | 3.3071 in 84.000 mm |
| 四列寬度 | 4.4094 in 112.000 mm |
NTN 2LA-HSE930UC軸承尺寸圖
