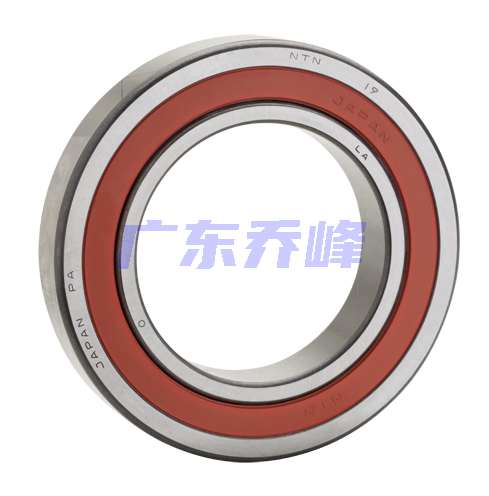

NTN 2LA-BNS009LLB軸承代號說明
2
L
A
-
B
N
S
0
0
9
L
L
B
2LA-：改進表面處理的特殊材料
BNS：密封高速角接觸球軸承BNS Ultage型，默認接觸角 20o
0：尺寸系列：10系列
09：內徑：45 mm
LLB：非接觸式丁腈橡膠密封圈
2LA-：
改進表面處理的特殊材料
BNS：
密封高速角接觸球軸承BNS Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
09：
內徑：45 mm
LLB：
非接觸式丁腈橡膠密封圈
NTN 2LA-BNS009LLB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 極限轉速-脂潤滑 | 23500轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2010 lbf 8950 N 8.95 kN |
| 基本額定動載荷 | 2590 lbf 11500 N 11.50 kN |
| 附件 | 雙面密封 |
| 重量 | 0.573 lb 0.260 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 混合陶瓷極限轉速-脂潤滑 | 28700轉/分鐘 |
| 混合陶瓷基本額定靜載荷 | 1390 lbf 6200 N 6.20 kN |
| 混合陶瓷基本額定動載荷 | 2590 lbf 11500 N 11.50 kN |
NTN 2LA-BNS009LLB軸承尺寸規格
| 密封高速角接觸球軸承 - BNS Ultage系列 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.9528 in 75.000 mm |
| B | 0.6299 in 16.000 mm |
| d1 | 2.1299 in 54.100 mm |
| d2 | 2.0984 in 53.300 mm |
| D1 | 2.5591 in 65.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 0.7480 in 19.000 mm |
| da min | 1.9882 in 50.500 mm |
| db min | 1.9488 in 49.500 mm |
| Da max | 2.7362 in 69.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |
NTN 2LA-BNS009LLB軸承尺寸圖
