NTN 2A-BST45X100-1BP4軸承代號說明
2
A
-
B
S
T
4
5
X
1
0
0
-
1
B
P
4
2A-：特殊熱處理
BST：Ball Screw Support，即滾珠絲杠支撐
45：公稱內徑：45 mm
X：分隔符
100：外徑：100 mm
-1B：標準預緊
P4：P4級精度
2A-：
特殊熱處理
BST：
Ball Screw Support，即滾珠絲杠支撐
45：
公稱內徑：45 mm
X：
分隔符
100：
外徑：100 mm
-1B：
標準預緊
P4：
P4級精度
NTN 2A-BST45X100-1BP4軸承技術規格
| 類型 | 滾珠絲杠用角接觸推力球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 空間容量（單列） | 13.000 cm30.5118 in3 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 重型 |
| 基本額定靜載荷 | 34500 lbf 153000 N 153.00 kN |
| 基本額定動載荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 開式 |
| 重量 | 1.726 lb 0.783 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2A-BST45X100-1BP4軸承尺寸規格
| 滾珠絲杠用單列角接觸推力球軸承 - 開式 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 2.9843 in 75.800 mm |
| d2 | 2.7598 in 70.100 mm |
| D1 | 3.3937 in 86.200 mm |
| D2 | 3.6457 in 92.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

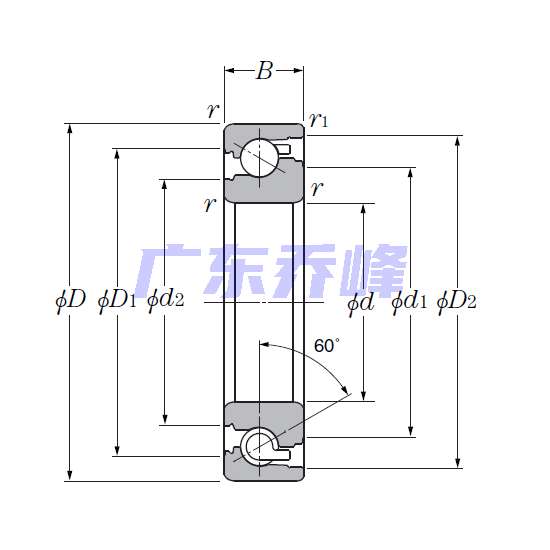

NTN 2A-BST45X100-1BP4軸承尺寸圖
