NTN 230/630BL1D1CS397軸承代號說明
2
3
0
/
6
3
0
B
L
1
D
1
C
S
3
9
7
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
/：分隔符
630：內徑：630 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
L1：機加工厚實黃銅保持架
D1：外圈潤滑油槽油孔
CS397：平均內部游隙 397 μm
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
/：
分隔符
630：
內徑：630 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
L1：
機加工厚實黃銅保持架
D1：
外圈潤滑油槽油孔
CS397：
平均內部游隙 397 μm
NTN 230/630BL1D1CS397軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 400轉/分鐘 |
| 極限轉速-脂潤滑 | 310轉/分鐘 |
| e | 0.22 |
| Y1 | 3.14 |
| Y2 | 4.67 |
| Y0 | 3.07 |
| 系列 | 230 |
| 徑向游隙 | 特殊游隙 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 2920000 lbf 13000000 N 13000.00 kN |
| 基本額定動載荷 | 1330000 lbf 5900000 N 5900.00 kN |
| 附件 | 開式 |
| 重量 | 1060.422 lb 481.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 230/630BL1D1CS397軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，230系列 - 尺寸 | |
| d | 24.8031 in 630.000 mm |
| D | 36.2205 in 920.000 mm |
| B | 8.3465 in 212.000 mm |
| r | 0.2953 in 7.500 mm |
| W0 | 1.2992 in 33.000 mm |
| d0 | 0.7874 in 20.000 mm |
| da min | 26.2205 in 666.000 mm |
| Da max | 34.8031 in 884.000 mm |
| ras max | 0.2362 in 6.000 mm |

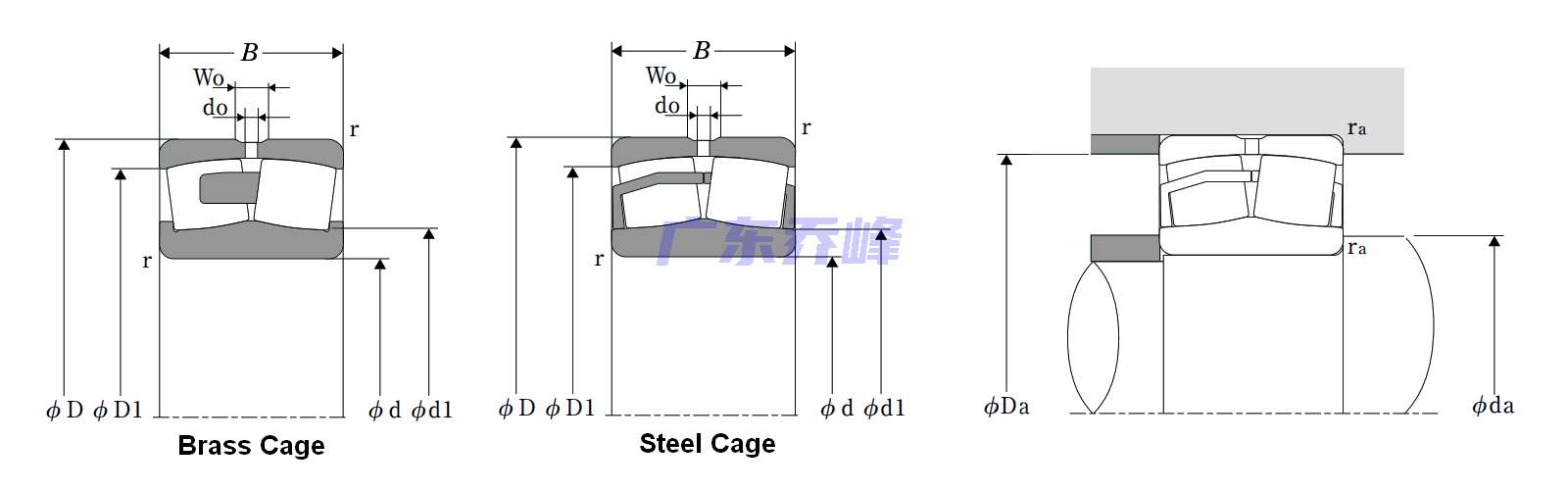

NTN 230/630BL1D1CS397軸承尺寸圖
