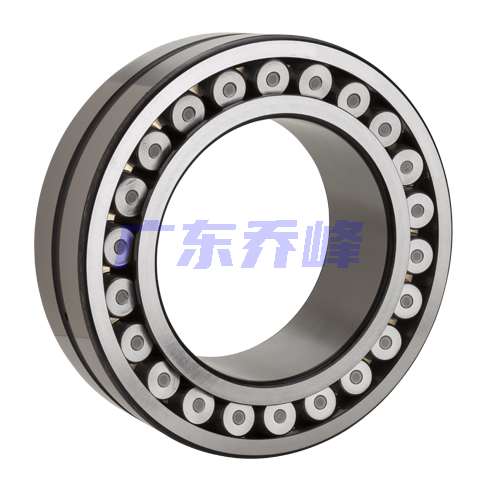

NTN 22310EAD1C4軸承代號說明
2
2
3
1
0
E
A
D
1
C
4
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
10：內徑：50 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C4：C4游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
10：
內徑：50 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C4：
C4游隙
NTN 22310EAD1C4軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 5300轉/分鐘 |
| 極限轉速-脂潤滑 | 4300轉/分鐘 |
| e | 0.36 |
| Y1 | 1.87 |
| Y2 | 2.79 |
| Y0 | 1.83 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 52000 lbf 232000 N 232.00 kN |
| 基本額定動載荷 | 56000 lbf 250000 N 250.00 kN |
| 附件 | 開式 |
| 重量 | 4.012 lb 1.820 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22310EAD1C4軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，223系列 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 1.5748 in 40.000 mm |
| d1 | 2.4803 in 63.000 mm |
| D1 | 3.7402 in 95.000 mm |
| r | 0.0787 in 2.000 mm |
| W0 | 0.2756 in 7.000 mm |
| d0 | 0.1378 in 3.500 mm |
| da min | 2.4016 in 61.000 mm |
| Da max | 3.8976 in 99.000 mm |
| ras max | 0.0787 in 2.000 mm |

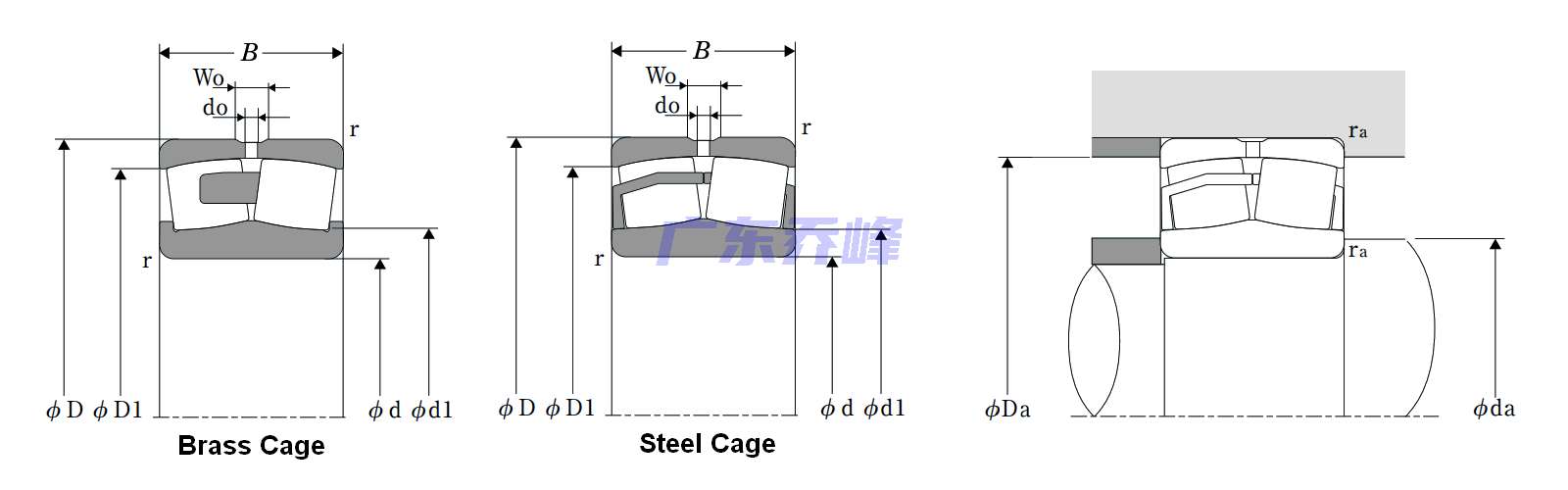

NTN 22310EAD1C4軸承尺寸圖
