NTN 22309EF800軸承代號說明
2
2
3
0
9
E
F
8
0
0
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
09：內徑：45 mm
E：Ultage 品質
F800：用于振動應用，高載荷
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
09：
內徑：45 mm
E：
Ultage 品質
F800：
用于振動應用，高載荷
NTN 22309EF800軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 5700轉/分鐘 |
| 極限轉速-脂潤滑 | 4600轉/分鐘 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 42000 lbf 187000 N 187.00 kN |
| 基本額定動載荷 | 44000 lbf 196000 N 196.00 kN |
| 附件 | 開式 |
| 重量 | 3.018 lb 1.369 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22309EF800軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓柱孔 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.4173 in 36.000 mm |
| d1 | 2.3228 in 59.000 mm |
| D1 | 3.4252 in 87.000 mm |
| r | 0.1772 in 1.500 mm |
| W0 | 0.2520 in 6.400 mm |
| d0 | 0.1181 in 3.000 mm |
| da min | 2.1260 in 54.000 mm |
| Da max | 3.5827 in 91.000 mm |

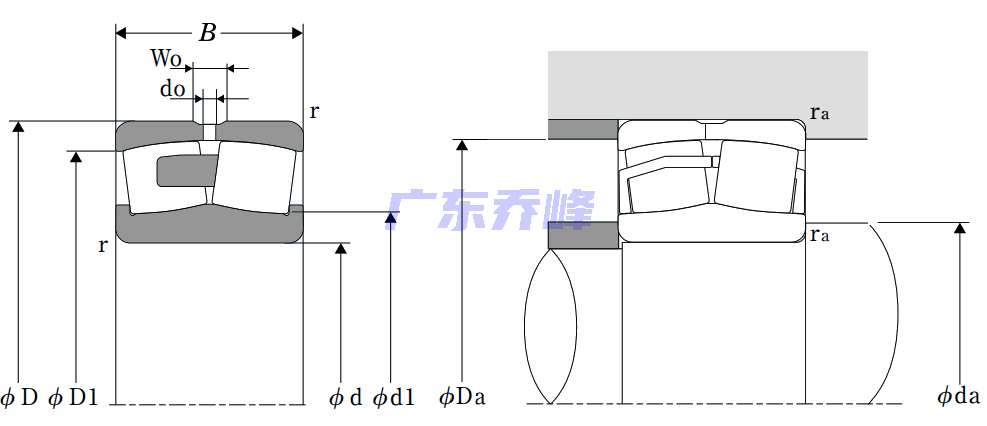

NTN 22309EF800軸承尺寸圖
