NTN 21307VC3軸承代號說明
2
1
3
0
7
V
C
3
2：調心滾子軸承
1：寬度尺寸系列：1系列
3：外徑尺寸系列：3系列
07：內徑：35 mm
V：內部設計變更
C3：C3游隙
2：
調心滾子軸承
1：
寬度尺寸系列：1系列
3：
外徑尺寸系列：3系列
07：
內徑：35 mm
V：
內部設計變更
C3：
C3游隙
NTN 21307VC3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| e | 0.27 |
| Y1 | 2.48 |
| Y2 | 3.69 |
| Y0 | 2.42 |
| 系列 | 213 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 14800 lbf 66000 N 66.00 kN |
| 基本額定動載荷 | 17800 lbf 79000 N 79.00 kN |
| 附件 | 開式 |
| 重量 | 1.131 lb 0.513 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 21307VC3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，213系列 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.8661 in 22.000 mm |
| d1 | 1.8110 in 46.000 mm |
| D1 | 2.6772 in 68.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 1.7323 in 44.000 mm |
| Da max | 2.7953 in 71.000 mm |
| ras max | 0.0591 in 1.500 mm |

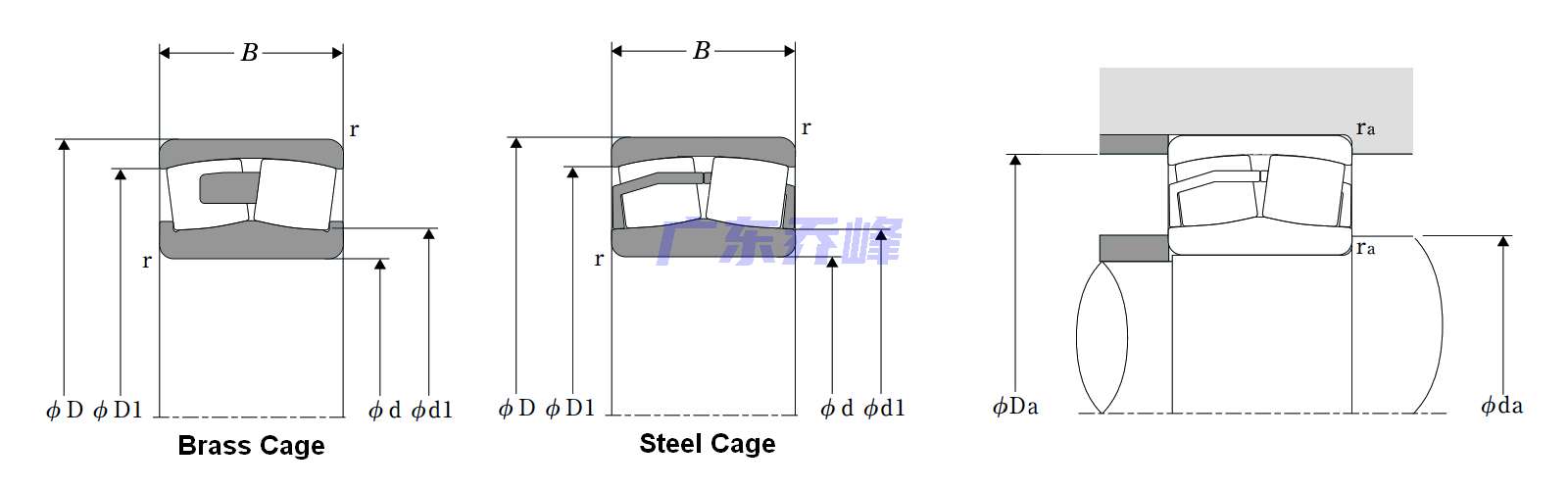

NTN 21307VC3軸承尺寸圖
