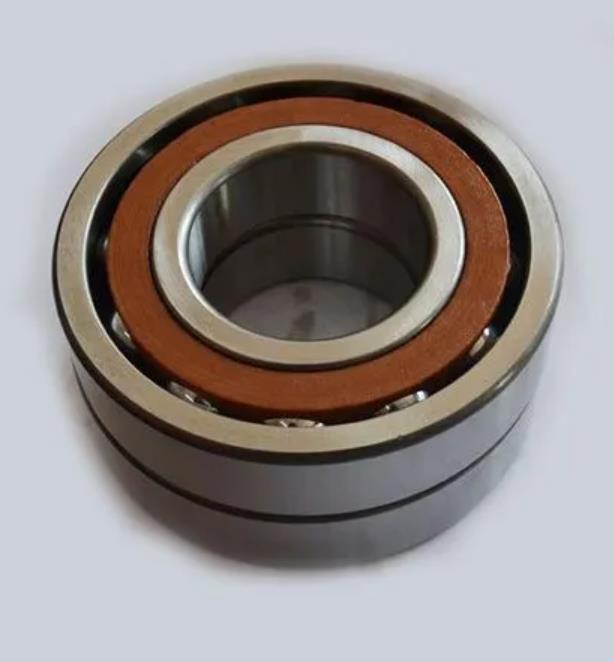

NSK 85BNR19HTDTP4Y+KL軸承代號說明
8
5
B
N
R
1
9
H
T
D
T
P
4
Y
+
K
L
85：高速角接觸球軸承，軸承內徑：85mm
BNR：接觸角 18°
19：尺寸系列：19系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DT：雙列串聯（<<）配對
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
+KL：帶隔圈
85：
高速角接觸球軸承，軸承內徑：85mm
BNR：
接觸角 18°
19：
尺寸系列：19系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DT：
雙列串聯（<<）配對
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
+KL：
帶隔圈
NSK 85BNR19HTDTP4Y+KL軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 85 |
| 外徑 | D | 120 |
| 厚度 | B | 18 |
| 作用點位置 | a | 25.7 |
| BN | 4 | |
| SN | 10.4 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 92 | |
| Da max | 113 | |
| Db max | 115 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 29.4 |
| 基本額定靜載荷 | Cor | 26.3 |
| 極限軸向載荷 | 24.8 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 17600 | |
| 油潤滑 - 單列、無預緊 | 27400 | |
| 脂潤滑 - 雙列、0預緊 | 14960 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 11220 | |
| 油潤滑 - 雙列、0預緊 | 23290 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 17467.5 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.8 |
| 質量（參考值） | 0.456 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
