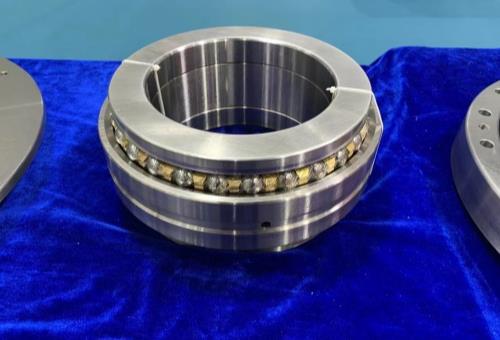

NSK 180TAC20XPN7+LC6 Q軸承代號說明
1
8
0
T
A
C
2
0
X
P
N
7
+
L
C
6
-
Q
180：軸承內徑：180mm
TAC：雙向推力角接觸球軸承（機床主軸用）
20：尺寸系列：20系列
X：內部樣式記號，接觸角 60°
PN7：特殊精密精度
+L：內圈帶隔圈
C6：微預緊
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
180：
軸承內徑：180mm
TAC：
雙向推力角接觸球軸承（機床主軸用）
20：
尺寸系列：20系列
X：
內部樣式記號，接觸角 60°
PN7：
特殊精密精度
+L：
內圈帶隔圈
C6：
微預緊
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝

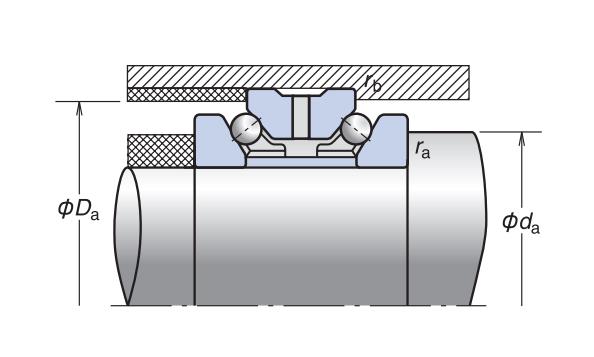

NSK 180TAC20XPN7+LC6 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 180 |
| 總厚度 | T | 120 |
| 外圈厚度 | C | 60 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| da | 220 | |
| Da | 264 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 280 |
| 基本額定靜載荷 | Coa | 1020 |
| 極限軸向載荷 | 634 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 微（EL）預緊 | 2000 | |
| 油潤滑 - 微（EL）預緊 | 2200 | |
| 脂潤滑 - 微（EL）預緊（連續安全運行） | 1500 | |
| 油潤滑 - 微（EL）預緊（連續安全運行） | 1650 | |
| 其他參數 | ||
| 接觸角（度） | 60 | |
| 質量（kg）（參考值） | 23.1 | |
| 計算結果 | ||
| 預緊力（N） | 2980 | |
| 軸向剛度（N/μm） | 1876 | |
