NSK 100BNR10XETDBP4Y+K01 Q軸承代號說明
1
0
0
B
N
R
1
0
X
E
T
D
B
P
4
Y
+
K
0
1
-
Q
100：高速角接觸球軸承，軸承內徑：100mm
BNR：接觸角 18°
10：尺寸系列：10系列
XE：滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DB：雙列背對背（<>）配對
P4Y：特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
+K01：帶隔圈，隔圈寬度 1mm
-Q：商業包裝，金色紙盒不覆膜單個或成對包裝
100：
高速角接觸球軸承，軸承內徑：100mm
BNR：
接觸角 18°
10：
尺寸系列：10系列
XE：
滾動體是 Si3N4陶瓷材質，內外圈是 SHX高速耐熱鋼材質
T：
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
DB：
雙列背對背（<>）配對
P4Y：
特殊級精度，內圈內徑、外圈外徑尺寸差進行特殊管理，其他為ISO 4級
+K01：
帶隔圈，隔圈寬度 1mm
-Q：
商業包裝，金色紙盒不覆膜單個或成對包裝

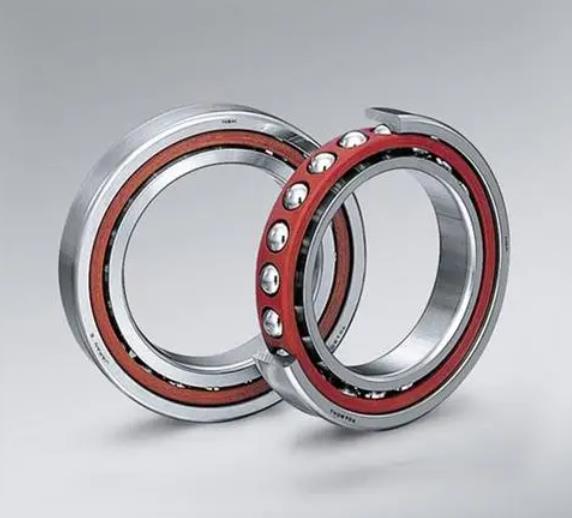

NSK 100BNR10XETDBP4Y+K01 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度 | B | 24 |
| 作用點位置 | a | 32.3 |
| C | 29 | |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 36 |
| 基本額定靜載荷 | Cor | 36 |
| 極限軸向載荷 | 34 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 16800 | |
| 油潤滑 - 單列、無預緊 | 26400 | |
| 脂潤滑 - 雙列、0預緊 | 14280 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 10710 | |
| 油潤滑 - 雙列、0預緊 | 22440 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 16830 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 1.25 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
