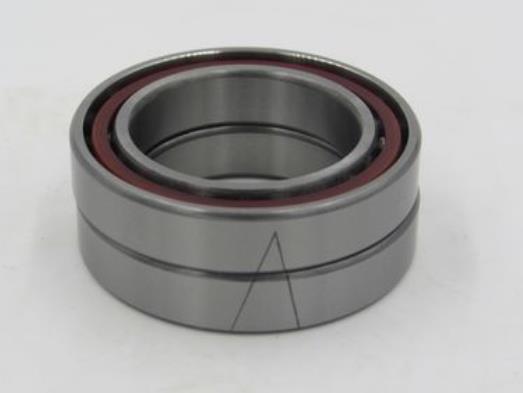

NSK 100BER10HTYNDBP4+K01軸承代號說明
1
0
0
B
E
R
1
0
H
T
Y
N
D
B
P
4
+
K
0
1
100：高速角接觸球軸承，軸承內徑：100mm
BER：接觸角 25°
10：尺寸系列：10系列
H：滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：雙列背對背（<>）配對
P4：ISO 4級精度
+K01：帶隔圈，隔圈寬度 1mm
100：
高速角接觸球軸承，軸承內徑：100mm
BER：
接觸角 25°
10：
尺寸系列：10系列
H：
滾動體材質是 Si3N4陶瓷，內外圈材質是 SUJ2軸承鋼
TYN：
滾動體引導聚酰胺樹脂保持架，連續使用極限溫度 120℃
DB：
雙列背對背（<>）配對
P4：
ISO 4級精度
+K01：
帶隔圈，隔圈寬度 1mm
NSK 100BER10HTYNDBP4+K01軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度 | B | 24 |
| 作用點位置 | a | 412 |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 34.5 |
| 基本額定靜載荷 | Cor | 34.5 |
| 極限軸向載荷 | 41 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 12800 | |
| 油潤滑 - 單列、無預緊 | 20000 | |
| 脂潤滑 - 雙列、0預緊 | 10880 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 8160 | |
| 油潤滑 - 雙列、0預緊 | 17000 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 12750 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 1.25 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
