MCGILL MCYRR30S軸承代號說明
M
C
Y
R
R
3
0
S
M：Metric - 公制尺寸
CYR：Cam Yoke Roller，凸輪滾輪軸承
R：滾子帶保持架
30：公稱軸承內徑：30 mm
S：帶LUBRI-DISC?密封件
M：
Metric - 公制尺寸
CYR：
Cam Yoke Roller，凸輪滾輪軸承
R：
滾子帶保持架
30：
公稱軸承內徑：30 mm
S：
帶LUBRI-DISC?密封件

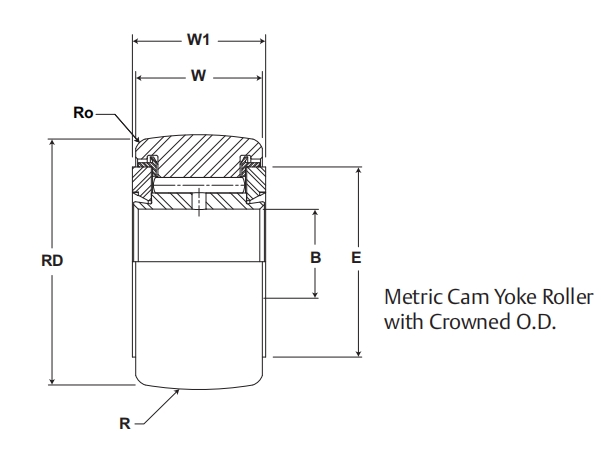

MCGILL MCYRR30S軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 62 |
| 滾輪外徑公差 | 0/-0.05 |
| 滾輪寬度 W | 29 |
| 滾輪寬度公差 | +0/-0.12 |
| 滾輪內徑 B | 30 |
| 滾輪內徑公差 | +0/-0.010 |
| 總寬度 W1 | 29 |
| 總寬度公差 | +0/-0.21 |
| 球面外圈半徑 R | 500 |
| 安裝尺寸 (mm) | |
| 最小凸臺直徑 E | 44 |
| 圓角半徑 Ro | 2 |
| 推薦軸直徑 (mm) | |
| 松配合（適用于輕負載） LF | 29.993 |
| 松配合公差 LFT | +0/-0.013 |
| 輕配合（用于中等負載） TF | 30 |
| 輕配合公差 TFT | +0/-0.0 |
| 重量 | |
| 0.47 | |
| 載荷（N） | |
| 滾輪動載荷 | 28340 |
| 滾輪靜載荷 | 54300 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 3100 |
