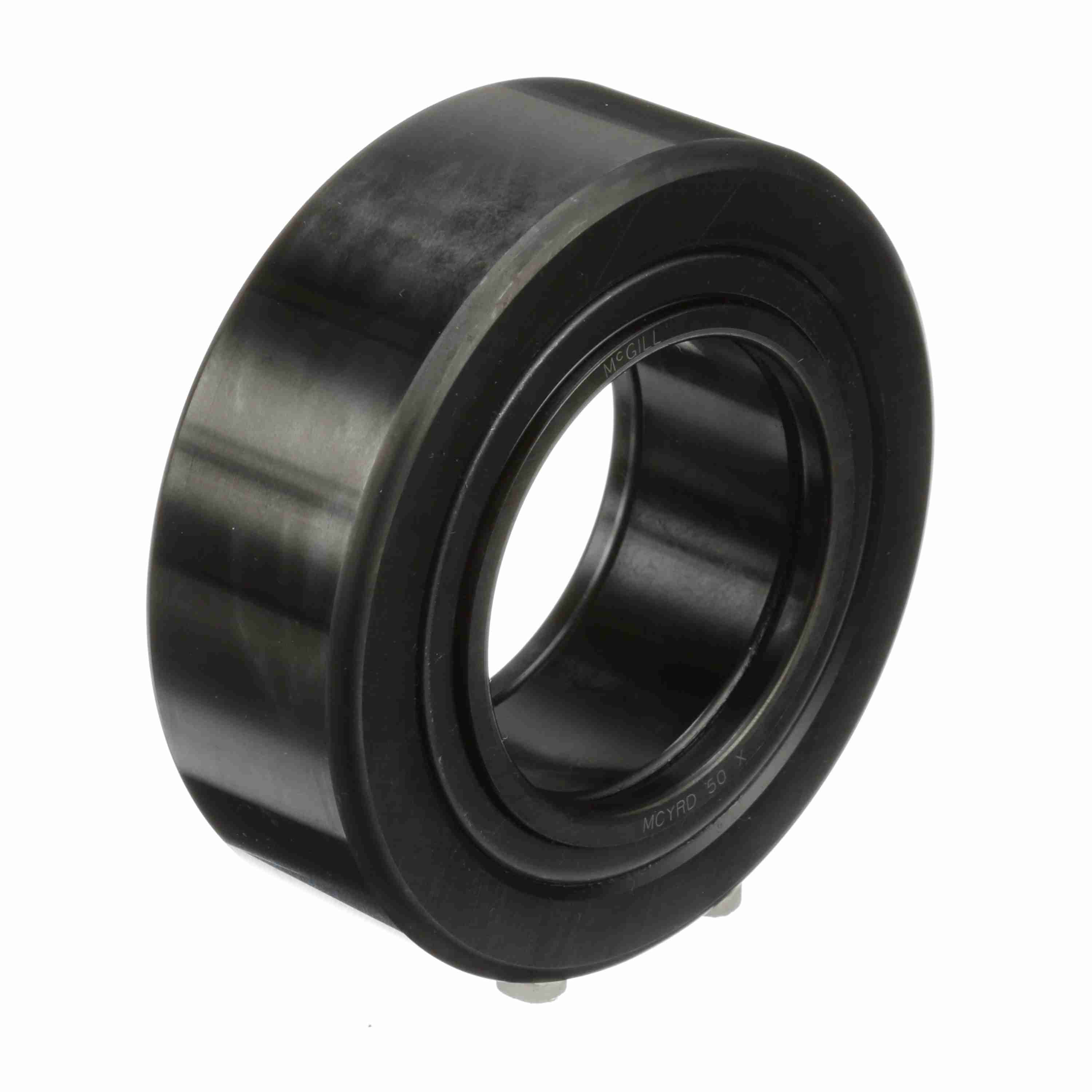

MCGILL MCYRD40軸承代號說明
M
C
Y
R
D
4
0
M：Metric - 公制尺寸
CYR：Cam Yoke Roller，凸輪滾輪軸承
D：重型承重
40：公稱軸承內徑：40 mm
M：
Metric - 公制尺寸
CYR：
Cam Yoke Roller，凸輪滾輪軸承
D：
重型承重
40：
公稱軸承內徑：40 mm
MCGILL MCYRD40軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 80 |
| 滾輪外徑公差 | +0/-0.050 |
| 滾輪寬度 W | 30 |
| 滾輪寬度公差 | +0/0.12 |
| 滾輪內徑 B | 40 |
| 滾輪內徑公差 | +0/-0.012 |
| 滾輪總寬度 W | 32 |
| 滾輪總寬度公差 | +0/-0.25 |
| 球面外圈半徑 R | 500 |
| 安裝尺寸 (mm) | |
| 最小凸臺直徑 E | 51 |
| 外圈圓角半徑 Ro | 1.1 |
| 內圈圓角半徑 Ri | 0.6 |
| 推薦軸直徑 (mm) | |
| 松配合 PF | 39.991 |
| 松配合公差 PFT | +0/-0.016 |
| 輕配合 PF | 40 |
| 輕配合公差 PFT | +0/-0.016 |
| 重量（kg） | |
| 0.82 | |
| 載荷（N） | |
| 滾輪動載荷 | 64000 |
| 滾輪靜載荷 | 71000 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 1600 |
