MCGILL MCFR-72-SBX-BHT1軸承代號說明
M
C
F
R
-
7
2
-
S
B
X
-
B
H
T
1
M：Metric - 公制尺寸
CF：Cam Follower，螺栓滾輪軸承
R：滾子帶保持架
-：分隔符
72：公稱滾輪外徑：72 mm
-：分隔符
S：帶LUBRI-DISC?密封件
B：帶六角孔（鉆孔）
X：圓柱外圈
-BHT1：軸承可承受高溫 +350 °C
M：
Metric - 公制尺寸
CF：
Cam Follower，螺栓滾輪軸承
R：
滾子帶保持架
-：
分隔符
72：
公稱滾輪外徑：72 mm
-：
分隔符
S：
帶LUBRI-DISC?密封件
B：
帶六角孔（鉆孔）
X：
圓柱外圈
-BHT1：
軸承可承受高溫 +350 °C
MCGILL MCFR-72-SBX-BHT1軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 72 |
| 滾輪外徑公差 | +0/-0.013 |
| 滾輪寬度 W | 29 |
| 滾輪寬度公差 | +0/-0.12 |
| 螺柱外徑 SD | 24 |
| 螺柱外徑公差 | +0/-0.21 |
| 螺柱長度 SL | 50 |
| 端板加長件 C | 0.8 |
| 最小螺紋長度 TL | 25 |
| 總長度 L | 80 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 孔中心距 HC | 12 |
| 孔徑 HD | 4 |
| 潤滑孔徑 F | 8 |
| 六角孔徑 H | N/A |
| 圓角半徑 Ro | 2 |
| 最小凸臺直徑 E | 63 |
| 外殼孔徑 | 24 |
| 外殼孔徑公差 | +0.21/-0 |
| 重量（kg） | |
| 1.04 | |
| 載荷（N） | |
| 滾輪動載荷 | 26380 |
| 滾輪靜載荷 | 46300 |
| 其他參數 | |

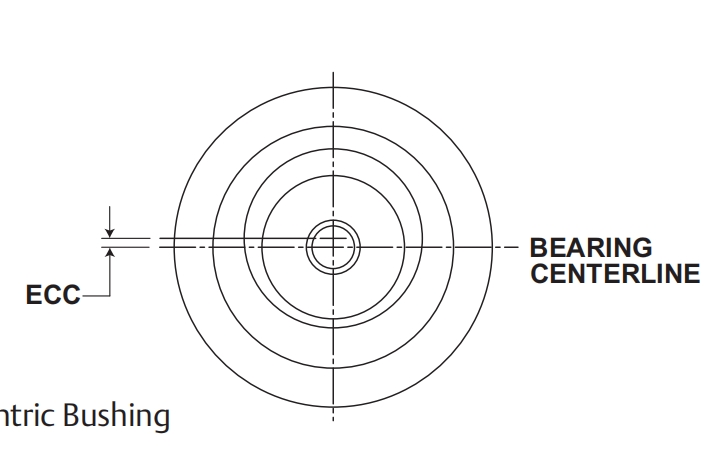

| 偏心尺寸 ECC | N/A |
| 偏心尺寸 G | N/A |
| 偏心尺寸 BD | N/A |
| 螺紋類型 | M24x1.5 |
| 夾緊扭矩 (N·m) | 216 |
| 極限轉速 (脂潤滑) rpm | 3100 |
