MCGILL CCFD1-5/8軸承代號說明
C
C
F
D
1
-
5
/
8
C：球面外圈
CFD：重型承重螺栓滾輪軸承
1-5/8：公稱軸承內徑：1+5/8 in
C：
球面外圈
CFD：
重型承重螺栓滾輪軸承
1-5/8：
公稱軸承內徑：1+5/8 in

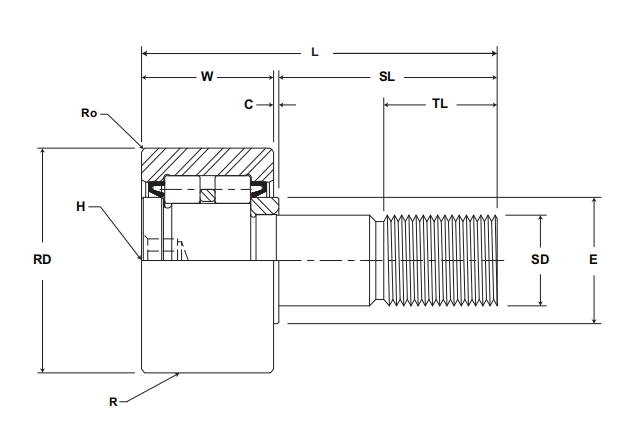

MCGILL CCFD1-5/8軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 1.625 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 0.875 |
| 滾輪寬度公差 | +0/-0.001 |
| 螺柱直徑 SD | 0.625 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 TL | 1.5 |
| 端板加長件 C | 0.03 |
| 球面外圈半徑 R | 20 |
| 安裝尺寸 (in) | |
| 最小螺紋長度 TL | 0.75 |
| 總長度 L | 2.41 |
| 六角孔徑 L | 0.312 |
| 最小凸臺直徑 E | 1.09 |
| 圓角半徑 Ro | 0 |
| 外殼孔徑 | 0.6253 |
| 外殼孔徑公差 | +0.0002/-0.0003 |
| 重量（lb） | |
| 0.58 | |
| 載荷（lb） | |
| 滾輪動載荷 | 5400 |
| 滾輪靜載荷 | 4100 |
| 其他參數 | |
| 螺紋類型 | 5/8-18 |
| 夾緊力矩 in·lb | 650 |
