MCGILL BCFE2-1/2SB軸承代號說明
B
C
F
E
2
-
1
/
2
S
B
B：襯套（無滾子）
CF：Cam Follower，螺栓滾輪軸承
E：帶偏心襯套（僅限標準螺柱）
2-1/2：英制軸承外徑：2+1/2 in
S：帶LUBRI-DISC?密封件
B：帶六角孔
B：
襯套（無滾子）
CF：
Cam Follower，螺栓滾輪軸承
E：
帶偏心襯套（僅限標準螺柱）
2-1/2：
英制軸承外徑：2+1/2 in
S：
帶LUBRI-DISC?密封件
B：
帶六角孔

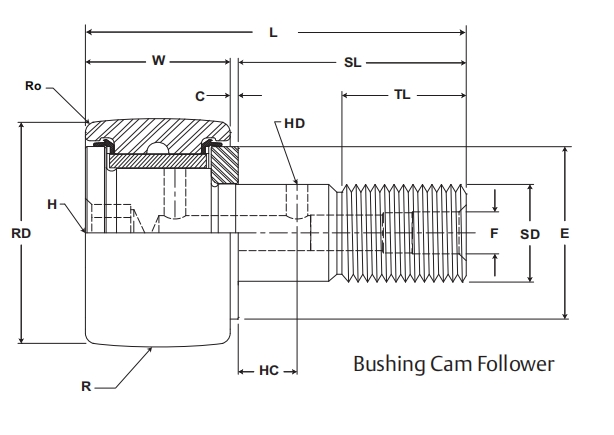

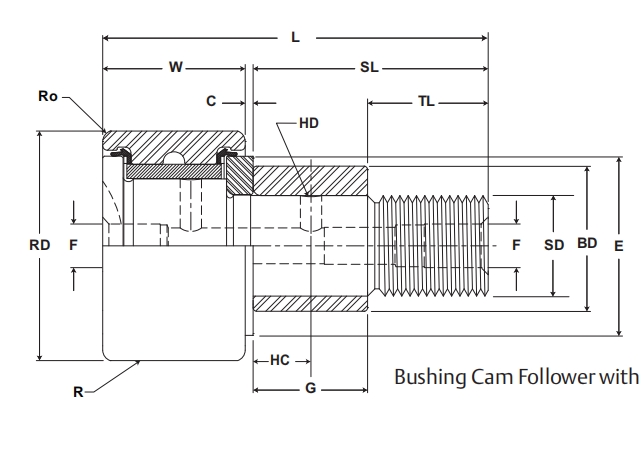

MCGILL BCFE2-1/2SB軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 63.5 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 38.1 |
| 滾輪寬度公差 | +0/-0.13 |
| 螺柱外徑 SD | 25.4 |
| 螺柱外徑公差 | +0.03/-0 |
| 螺柱長度 SL | 57.2 |
| 端板加長件 C | 0.8 |
| 最小螺紋長度 TL | 57.2 |
| 軸承總長度 L | 96 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 潤滑孔中心距 HC | 14.3 |
| 潤滑孔徑 HD | 3 |
| 軸向孔徑 F | 4.76 |
| 六角孔 H | 12.7 |
| 最小凸臺直徑 E | 42.9 |
| 圓角半徑 Ro | 2.4 |
| 外殼孔徑 | 35 |
| 外殼孔徑公差 | +0.025/-0.025 |
| 重量 | |
| 1.13 | |
| 其他參數 | |
| 偏心尺寸 ECC | 0.76 |
| 偏心尺寸 G | 28.6 |
| 偏心尺寸 BD | 34.9 |
| 螺紋類型 | 1-14 |
| 夾緊扭矩 (N·m) | 254 |
