MCGILL BCCYR1-1/8S軸承代號說明
B
C
C
Y
R
1
-
1
/
8
S
B：襯套（無滾子）
C：球面外圈
CYR：Cam Yoke Roller，凸輪滾輪軸承
1-1/8：英制軸承外徑：1+1/8 in
S：帶LUBRI-DISC?密封件
B：
襯套（無滾子）
C：
球面外圈
CYR：
Cam Yoke Roller，凸輪滾輪軸承
1-1/8：
英制軸承外徑：1+1/8 in
S：
帶LUBRI-DISC?密封件

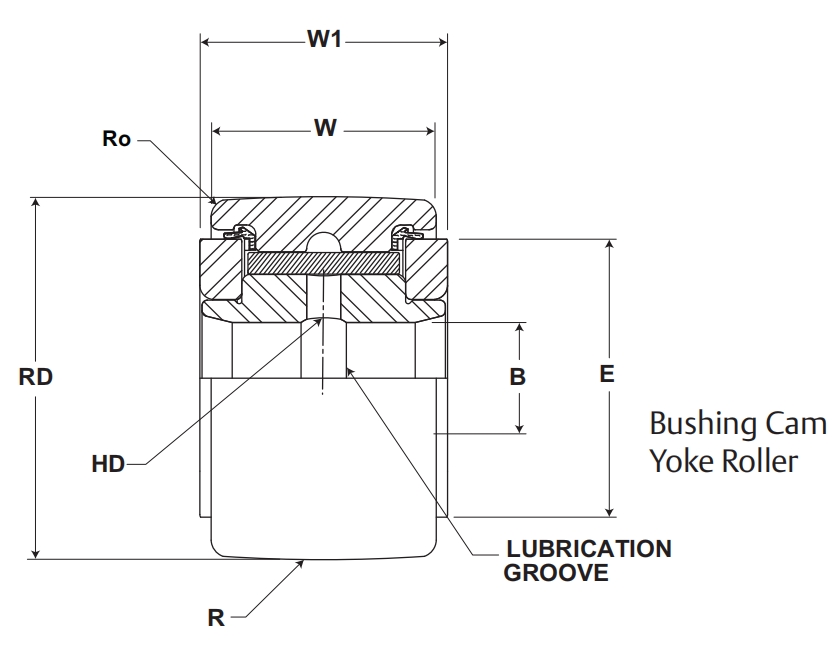

MCGILL BCCYR1-1/8S軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 28.58 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 15.88 |
| 滾輪寬度公差 | +0/-0.03 |
| 滾輪內徑 SD | 7.94 |
| 滾輪內徑公差 | +0.0005/-0.0010 |
| 端板加長件 W1 | 17.5 |
| 球面外圈半徑 R | 305 |
| 安裝尺寸 (mm) | |
| 潤滑孔中心距 HC | 6.4 |
| 最小凸臺直徑 E | 19.8 |
| 圓角半徑 Ro | 0 |
| 重量（kg） | |
| 0.08 | |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 7.925 |
| 推配合公差 PFT | ±0.005 |
| 緊配合 PF | 7.925 |
| 緊配合公差 PFT | ±0.005 |
| 壓配合 PF | 7.925 |
| 壓配合公差 PFT | ±0.005 |
