一般功能

主軸軸承有以下幾種：

一是超精密角接觸球軸承

單列，作為單個軸承或成組

接觸角15°、25°

有大的或小的滾珠

滾動軸承鋼或陶瓷制成的滾動元件

直接潤滑軸承

二是超精密圓柱滾子軸承

單列

雙列

滾動軸承鋼或陶瓷制成的滾動元件

保持架由黃銅、聚酰胺或PEEK制成

三是超精密軸向軸承，即超精密軸向角接觸球軸承2344與超精密角接觸球軸承BAX

雙向

接觸角30°、40°、60°

滾動軸承鋼制成的滾動元件

滾動軸承鋼制套圈

黃銅層壓織物制成的保持架

超精密角接觸球軸承

超精密角接觸球軸承是具有實心外圈和內圈的單列角接觸球，以及具有實心保持架的滾珠和保持架組件

適用于制導精度極高的應用

由于其公差非常窄，軸承特別適用于對導向精度、剛度和速度適應性有最高要求的應用，例如機床主軸。

產品表中列出了超精密角接觸球軸承的產品范圍，除了其中列出的產品外，還可以通過協議獲得進一步的設計。

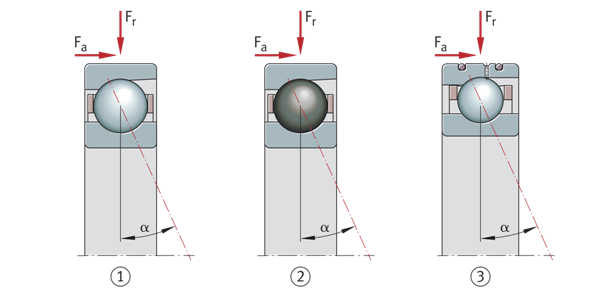

通用超精密角接觸球軸承（通用主軸軸承） α=標稱接觸角 Fa=軸向載荷 Fr=徑向載荷 ①滾珠主軸軸承由滾動軸承鋼制成 ②陶瓷滾珠主軸軸承 ③直接潤滑主軸軸承

超精密角接觸球軸承各品牌互換

主軸軸承應用范圍廣泛，主要用于機床

廣泛的產品范圍為設計者提供了設計技術創新、操作安全和經濟的軸承布置，擁有顯著的性能改進和成本節約，成為機床的標準配置，在其他機器中也有著廣泛的應用，如渦輪增壓器等。

性能提升

主軸軸承的改進可以進一步提高機器的性能和盈利能力。

超精密圓柱滾子軸承

超精密圓柱滾子軸承包括實心外圈、帶錐形孔（錐度1:12）的實心內圈以及帶有由聚酰胺、黃銅或PEEK（聚醚醚酮）制成的保持架的圓柱滾子和保持架組件，外圈是可拆卸的，因此可以與軸承的其余部分分開安裝，內圈僅在NNU49系列的情況下可拆卸。

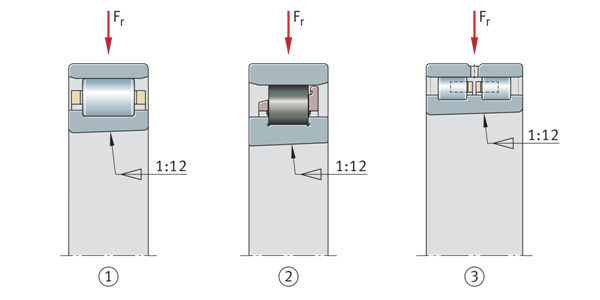

超精密圓柱滾子軸承 Fr=徑向載荷 ①單列，錐形孔，N10 ②單列，錐形孔，陶瓷滾動元件：HCN10 ③雙列，錐形孔，NN30，NNU49

應用領域

當在非常高的徑向載荷下需要非常高的精度時，使用單列和雙列軸承。典型的應用領域包括機床和印刷機械。這些軸承有助于以非常高的精度、高的徑向剛度和非常高的承載能力進行軸承布置。在機床制造中，它們?yōu)橹鬏S提供徑向支撐。

理想的非定位軸承

由于在旋轉運動過程中長度的變化可以在沒有約束力的情況下在滾子和無肋滾道之間得到補償，因此圓柱滾子軸承非常適合作為非定位軸承。軸向力由軸向軸承支撐，如雙向軸向角接觸球軸承或超精密角接觸球支承BAX。標準系列N10、HCN10（單列）和NN30、NNU49（雙列）是超精密系列主要組成部分。

超精密軸向軸承

超精密軸向角接觸球軸承2344

適用于具有非常高精度和高軸向載荷的應用

2344系列的雙向軸向角接觸球軸承是軸向剛性非常高的超精密軸承，無預緊間隙，公差限制在SP級，當在高軸向載荷下需要非常高的精度時，使用這些軸承。

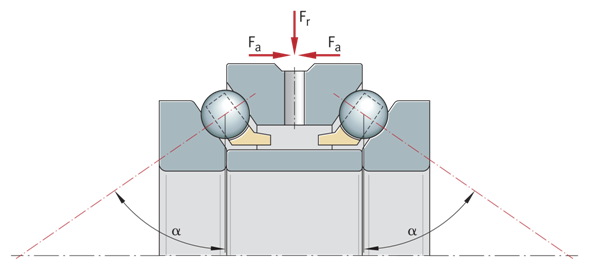

軸向角接觸球軸承2344，雙向 α=標稱接觸角 Fr=徑向載荷 Fa=軸向載荷

特征

這種非自保持軸承包括實心軸定位墊圈、間隔環、外殼定位墊圈以及帶有實心保持架的滾珠和保持架組件，軸承零件相互匹配，可以單獨安裝，但不得與其他軸承的零件互換。

接觸角

由于接觸角為60°，它們可以承受來自兩側的高軸向載荷。

超精密角接觸球軸承BAX

適用于具有高速和軸向負載的應用

承載能力的增加通常會導致最大速度的降低。通過使用角接觸球軸承BAX，可以統一這兩種要求。

角接觸球軸承BAX：

可承受高軸向載荷

具有與圓柱滾子軸承類似的高極限速度

具有高剛性

只能支撐軸向載荷

超精密角接觸球軸承BAX符合精度等級P4S級

角接觸球軸承BAX，背靠背配對 α=標稱接觸角 Fa=軸向載荷

接觸角

超精密角接觸球軸承BAX可使用30°的接觸角，以滿足高速要求，或用于更高的剛度，也可使用40°的接觸角。作為軸承組，它們可以支撐兩側的高軸向載荷。
