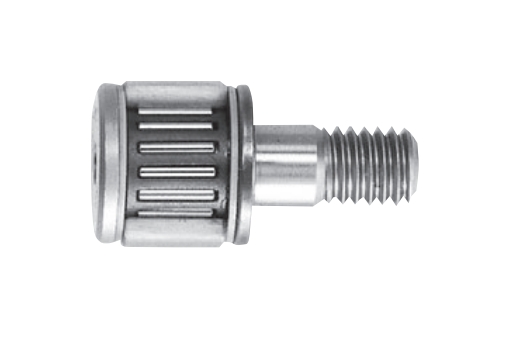

IKO CFS5W軸承代號說明
C
F
S
5
W

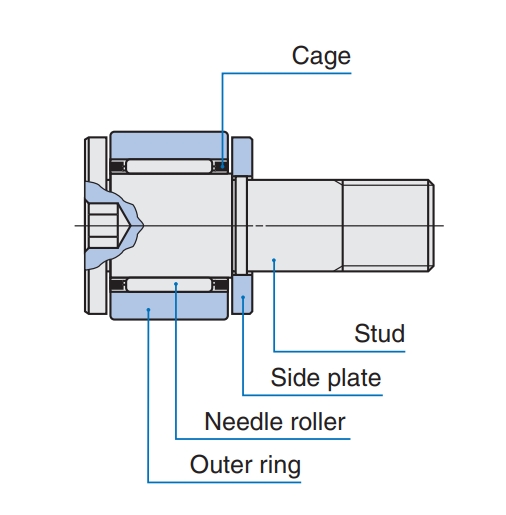

CF：凸輪從動軸承（螺栓型滾輪軸承）
S：微型尺寸
5：螺柱直徑代號，參考螺柱直徑：5mm
W：附帶推力墊圈
CF：
凸輪從動軸承（螺栓型滾輪軸承）
S：
微型尺寸
5：
螺柱直徑代號，參考螺柱直徑：5mm
W：
附帶推力墊圈

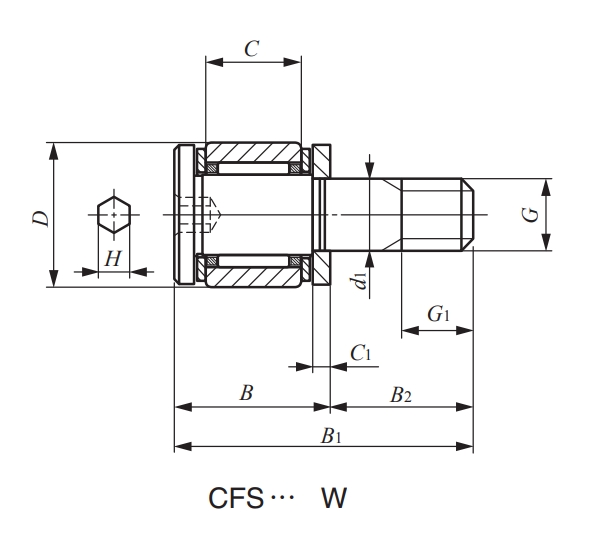

IKO CFS5W軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 螺柱直徑 de | 5 |
| 外徑 D | 10 |
| 厚度 C | 6 |
| G | M5X0.8 |
| G1 | 5 |
| B | 9 |
| B1 | 19 |
| B2 | 10 |
| C1 | 1 |
| H | 2 |
| 安裝尺寸 (mm) | |
| fmin. | 9.6 |
| 重量(g) | |
| 7 | |
| 載荷(N) | |
| 動態基本額定載荷 | 1570 |
| 靜態基本額定載荷 | 1850 |
| 最大允許靜載荷 | 1370 |
| 其他參數 | |
| 極限擰緊力矩 N·cm | 158 |
